L'usure prématurée d'une courroie ou la défaillance d'un roulement provoque rarement uniquement le coût de remplacement du composant. L'arrêt brutal d'une ligne de production, l'intervention urgente d'un technicien et la perte de capacité commerciale génèrent des conséquences financières bien supérieures au prix de la pièce elle-même. Une étude Afim sur les coûts de maintenance menée auprès de 305 entreprises industrielles françaises a d'ailleurs démontré que le coût des pertes de production dépasse généralement le coût de maintenance directe.
Face à la diversité des références disponibles et aux contraintes de délais, la tentation reste forte de commander rapidement une pièce qui « ressemble » à celle défaillante. Cette approche intuitive ignore pourtant les critères techniques déterminants qui garantissent la fiabilité à long terme. Le dimensionnement correct d'un roulement, la résistance environnementale d'une courroie ou la compatibilité entre composants d'un système de transmission obéissent à une méthodologie structurée croisant paramètres mécaniques, contraintes opérationnelles et disponibilité logistique.
Cet article détaille les six dimensions essentielles permettant de sélectionner méthodiquement les roulements et courroies adaptés aux installations de production, depuis le calcul de charge jusqu'aux contrôles périodiques à planifier pour prévenir les défaillances.
- Pourquoi les critères de sélection conditionnent-ils la durée de vie de vos transmissions ?
- Les 3 dimensions essentielles pour dimensionner correctement un roulement
- Quels critères privilégier pour choisir une courroie adaptée à votre application ?
- Compatibilité et interopérabilité : sécuriser la cohérence de votre système
- Comment la disponibilité des pièces influence-t-elle votre stratégie de maintenance ?
- Contrôles périodiques et signaux d'alerte à surveiller
Pourquoi les critères de sélection conditionnent-ils la durée de vie de vos transmissions ?
La durée de vie réelle d'un composant de transmission dépend directement de l'adéquation entre ses caractéristiques techniques et les contraintes mécaniques auxquelles il sera soumis. Un roulement sous-dimensionné exposé à des cycles courts répétés développe une usure accélérée des bagues par écaillage prématuré, réduisant sa longévité de plusieurs années à quelques mois. Cette erreur de terrain documentée par les fabricants provient fréquemment d'une sélection basée uniquement sur les dimensions apparentes, sans vérification de la capacité de charge dynamique.
L'arbitrage entre le coût initial d'une pièce correctement dimensionnée et le coût total engendré par un composant inadapté intègre trois postes distincts : le prix du remplacement prématuré, le coût d'intervention urgente et la perte de production pendant l'arrêt machine. Cette vision élargie modifie radicalement la perception du « surcoût » d'une référence de qualité supérieure. Une courroie résistant aux lavages fréquents dans un environnement agroalimentaire, même facturée 30 % plus cher, évite des remplacements tous les trois mois et sécurise la continuité sanitaire des lignes de conditionnement.
Le contexte réglementaire français impose par ailleurs le respect des normes européennes applicables aux équipements de transmission. Les directives CE encadrent les exigences de sécurité et de performance, tandis que les normes ISO fournissent les méthodologies de dimensionnement reconnues. L'expertise technique de Dymatec Transmissions permet d'identifier rapidement les références conformes aux standards applicables, réduisant les risques d'erreur de spécification dans un catalogue pléthorique.
La sélection méthodique repose donc sur la validation de critères techniques mesurables plutôt que sur une ressemblance visuelle ou une disponibilité immédiate. Cette rigueur initiale constitue le fondement d'une stratégie de maintenance préventive efficace.
Les 3 dimensions essentielles pour dimensionner correctement un roulement
Le dimensionnement d'un roulement obéit à une logique combinant trois paramètres interdépendants : la charge appliquée, la vitesse de rotation et la durée de vie nominale attendue. La confusion entre ces critères génère les erreurs de spécification les plus fréquentes observées sur les installations industrielles.
Charge statique et charge dynamique : la distinction fondamentale
La charge statique désigne la force maximale supportable par un roulement à l'arrêt ou en rotation très lente, sans déformation permanente des éléments roulants. La charge dynamique correspond à la capacité de charge en fonctionnement normal, déterminant la durée de vie par fatigue du matériau. Sélectionner un roulement uniquement sur sa charge statique alors qu'il fonctionnera en rotation continue conduit à un sous-dimensionnement critique.
| Critère | Charge statique | Charge dynamique |
|---|---|---|
| Condition d'application | Roulement à l'arrêt ou rotation très lente | Roulement en fonctionnement normal |
| Phénomène limitant | Déformation permanente des bagues et billes | Fatigue du matériau par écaillage progressif |
| Utilisation pour dimensionnement | Vérification résistance lors des phases d'arrêt | Calcul de la durée de vie nominale L10 |
La norme ISO 281 comme référentiel de calcul
La norme AFNOR sur la durée de vie des roulements définit les méthodes de calcul de la charge dynamique de base et de la durée nominale associée à une fiabilité de 90 %. Selon la méthode de calcul de durée de vie NTN-SNR, lorsque la charge appliquée P égale la charge dynamique de base C du roulement, la durée nominale L10 atteint un million de tours.
Cette durée L10 correspond statistiquement à la longévité atteinte par 90 % des roulements travaillant sous charge dynamique, en considérant la fatigue de la matière comme cause de défaillance par écaillage. La norme ne couvre toutefois pas l'influence de l'usure, de la corrosion ni de l'érosion électrique sur la durée réelle, variables dépendant fortement des conditions environnementales spécifiques.
Attention aux applications à cycles courts : Les installations fonctionnant par cycles répétés de courte durée nécessitent une vigilance particulière. Un roulement sous-dimensionné dans ce contexte développe une usure accélérée des bagues par écaillage prématuré, réduisant drastiquement sa durée de vie nominale. Cette erreur de terrain documentée impose une vérification systématique du coefficient de sécurité appliqué au calcul de charge dynamique.
Vitesse de rotation et régime thermique
La vitesse de rotation influence directement le régime thermique du roulement. Une vitesse excessive génère un échauffement par frottement interne, provoquant la dégradation prématurée du lubrifiant et l'expansion thermique des bagues. Les roulements à billes tolèrent généralement des vitesses supérieures aux roulements à rouleaux pour un même diamètre d'alésage, grâce à leur géométrie de contact ponctuel réduisant les frottements.
La vérification rapide d'un dimensionnement sans recalcul complet s'appuie sur la consultation des abaques fabricants ou des catalogues techniques détaillant les capacités de charge selon les applications types. Cette approche pragmatique permet de valider la cohérence d'une référence proposée en comparant les paramètres de l'installation (charge, vitesse, environnement) aux domaines d'utilisation recommandés par le constructeur.
Quels critères privilégier pour choisir une courroie adaptée à votre application ?
La sélection d'une courroie de transmission dépend simultanément du rapport de transmission recherché, de la puissance à transmettre et des contraintes environnementales spécifiques au secteur d'activité. Contrairement aux roulements dont le dimensionnement repose principalement sur des calculs mécaniques, le choix d'une courroie intègre massivement les conditions d'exploitation réelles.
Typologie des courroies selon le besoin de transmission

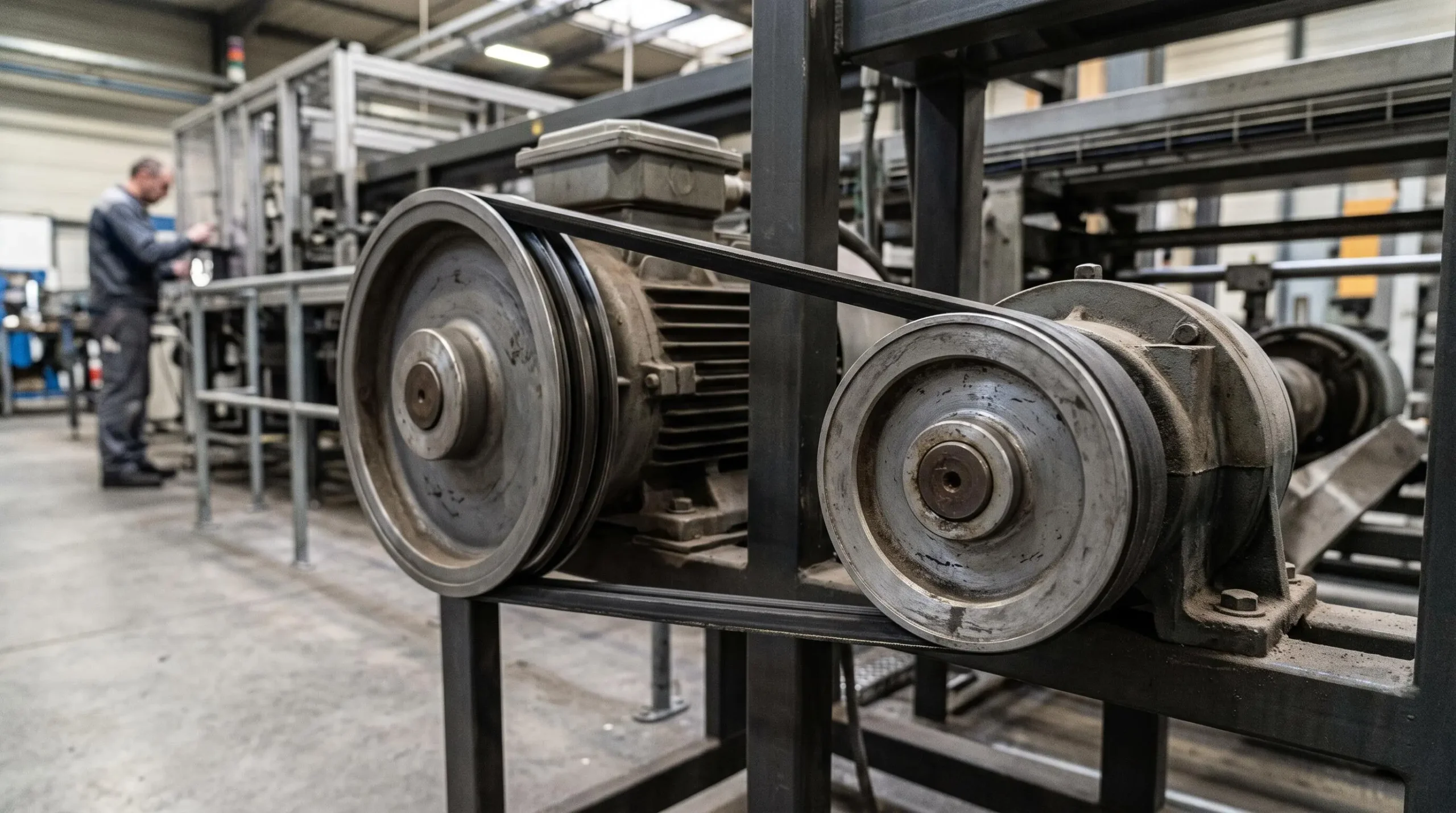

Les courroies plates conviennent aux transmissions à faible couple avec possibilité de glissement, tandis que les courroies trapézoïdales assurent une transmission de puissance élevée grâce à leur effet de coincement dans les gorges des poulies. Les courroies crantées garantissent une transmission sans glissement pour les applications exigeant une précision de positionnement, et les courroies synchrones maintiennent un rapport de transmission constant même sous charges variables.
Les courroies synchrones respectent les spécifications de la norme ISO 5296 pour les courroies et ISO 5294 pour les poulies associées, bien que ces standards aient été progressivement remplacés par la norme ISO 19347 harmonisant l'ensemble du système poulie-courroie. Cette évolution normative vise à garantir l'interopérabilité entre composants de fabricants différents.
Résistance aux contraintes environnementales sectorielles
Les environnements industriels imposent des contraintes chimiques, thermiques et mécaniques variables selon les secteurs. Une courroie performante en environnement sec et tempéré échoue rapidement face à des lavages haute pression quotidiens ou à une exposition continue aux poussières abrasives.
| Secteur | Contraintes principales | Type de courroie recommandé | Matériau privilégié |
|---|---|---|---|
| Agroalimentaire | Lavages haute pression fréquents, contact alimentaire, hygiène stricte | Courroie lisse ou crantée étanche | Polyuréthane FDA, surface non poreuse |
| Agriculture | Poussières de céréales, variations thermiques -10°C à +40°C, exposition UV extérieure | Courroie crantée ou trapézoïdale renforcée | Caoutchouc résistant aux intempéries, protection anti-UV |
| Industrie lourde | Charges élevées, environnement graisseux, maintenance espacée | Courroie trapézoïdale à haute capacité | Caoutchouc renforcé fibres aramide, résistance hydrocarbures |
Le choix du matériau conditionne directement la résistance chimique et thermique. Les courroies en polyuréthane supportent généralement des températures de -30°C à +80°C et résistent aux graisses alimentaires, tandis que les courroies en silicone tolèrent des plages thermiques étendues jusqu'à +200°C mais présentent une résistance mécanique inférieure. Les courroies en néoprène offrent un compromis équilibré pour les applications standards en environnement sec.
Tension initiale et maintenance préventive
La tension initiale correcte d'une courroie détermine sa durée de vie autant que le choix du matériau. Une tension insuffisante provoque le patinage sur les poulies, générant un échauffement excessif et une usure prématurée par friction. Une tension excessive surcharge les paliers et les roulements, accélérant leur fatigue mécanique.
Risque tension incorrecte : Une courroie sous-tendue réduit sa durée de vie de 50 % par patinage récurrent, tandis qu'une courroie sur-tendue diminue la longévité des roulements de palier de 30 % par surcharge radiale. La vérification régulière de la tension à l'aide d'un tensiomètre portable constitue une opération de maintenance préventive déterminante, planifiable lors des arrêts programmés.
Les fabricants fournissent les valeurs de tension recommandées selon la largeur et le type de courroie. Cette donnée, exprimée en newtons ou en déflexion sous charge normalisée, permet un réglage objectif lors du montage initial et des contrôles périodiques ultérieurs.
Compatibilité et interopérabilité : sécuriser la cohérence de votre système
Un système de transmission performant résulte de la cohérence entre tous ses composants : roulement, palier, arbre, courroie et poulie fonctionnent comme un ensemble mécanique interdépendant. L'optimisation d'un seul élément sans vérification de sa compatibilité avec les autres pièces génère fréquemment des dysfonctionnements par interaction défavorable.
Critères de compatibilité dimensionnelle
La compatibilité dimensionnelle repose sur trois vérifications critiques avant toute commande. Le diamètre d'alésage du roulement doit correspondre exactement au diamètre de l'arbre sur lequel il sera monté, en respectant les tolérances d'ajustement normalisées. Le diamètre extérieur du roulement doit s'insérer dans le logement du palier sans jeu excessif ni serrage forcé risquant la déformation. La largeur du roulement doit être compatible avec l'épaulement de l'arbre et la profondeur du logement.
Un roulement haute précision monté sur un arbre avec une tolérance de fabrication inadaptée provoque un jeu excessif annulant les bénéfices de sa qualité supérieure. Cette erreur d'assemblage transforme un composant performant en source de vibrations et de bruit anormal.
Compatibilité matériaux et lubrification
La compatibilité chimique entre le lubrifiant du roulement et le matériau de la courroie adjacente nécessite une attention particulière dans les transmissions compactes. Certaines graisses à base minérale attaquent les élastomères de courroies, provoquant un ramollissement progressif et une déformation. Les fabricants précisent les compatibilités chimiques dans leurs fiches techniques, permettant de valider la cohérence du système complet.
Les environnements agressifs (produits chimiques, températures extrêmes, contamination par poussières) imposent la sélection de matériaux résistants pour l'ensemble des composants. Un roulement étanche protégé par des joints résistants aux lavages fréquents perd son efficacité si le palier environnant n'offre pas le même niveau de protection.
Checklist de vérification avant commande
- Dimensions critiques
Vérifier l'alésage roulement vs diamètre arbre, diamètre extérieur vs logement palier, largeur vs épaulement. Confirmer les tolérances d'ajustement selon les normes ISO applicables.
- Capacités mécaniques
Valider la cohérence entre charge dynamique du roulement et couple transmis par la courroie. S'assurer que tous les composants supportent les conditions de vitesse prévues.
- Compatibilité environnementale
Confirmer que roulements, paliers, joints et courroies résistent aux mêmes contraintes (température, humidité, produits chimiques, poussières).
- Lubrification et matériaux
Vérifier la compatibilité chimique entre le lubrifiant des roulements et le matériau de la courroie. S'assurer de l'absence de réaction chimique entre composants adjacents.
- Niveau de qualité homogène
Éviter l'association d'un composant haute performance avec des pièces de tolérance standard : le système global est limité par son maillon le plus faible.
Cette approche systémique prévient les erreurs de commande coûteuses et garantit le fonctionnement optimal de l'installation dès le premier montage.
Comment la disponibilité des pièces influence-t-elle votre stratégie de maintenance ?
La disponibilité immédiate d'une pièce de rechange constitue un critère de sélection au même titre que ses caractéristiques techniques, particulièrement dans les secteurs où chaque heure d'arrêt de production génère des pertes financières mesurables. L'arbitrage entre une référence techniquement optimale mais indisponible et une solution équivalente accessible immédiatement s'appuie sur une analyse du coût total de possession.
Le coût total de possession comme outil d'arbitrage
Le coût total de possession (TCO) intègre trois composantes : le prix d'achat de la pièce, le coût d'immobilisation de la production pendant l'attente d'approvisionnement, et le coût d'intervention (main-d'œuvre, déplacement, outillage). Cette vision élargie modifie radicalement la perception du rapport qualité-prix.
Une courroie disponible en stock local à 180 euros permet une remise en service immédiate, tandis qu'une référence optimale facturée 150 euros mais nécessitant 48 heures d'approvisionnement génère deux jours d'arrêt production. Si l'installation fonctionne en équipe simple (8 heures/jour) et que la ligne concernée produit une marge horaire de 400 euros, le coût total de la solution « économique » atteint en réalité 6 550 euros (150 € + 16h × 400 €) contre 180 euros pour la pièce immédiatement disponible.
Stock de sécurité et criticité des équipements
La constitution d'un stock de sécurité pour les composants critiques répond à une logique préventive. L'identification préalable des équipements dont l'arrêt bloque l'ensemble de la production (machines goulot, lignes sans redondance) permet de dimensionner un stock minimal des pièces d'usure à rotation rapide : roulements de paliers moteurs, courroies de transmission principale, joints d'étanchéité spécifiques.
La standardisation des références réduit simultanément la variété du stock et améliore la disponibilité. Remplacer quinze références de courroies différentes par cinq références polyvalentes couvrant les mêmes applications diminue l'immobilisation financière tout en garantissant une meilleure rotation des pièces.
Valeur d'un distributeur à stock local
Avantage du stock local : Un distributeur industriel maintenant un stock physique régional réduit les délais d'approvisionnement de plusieurs jours à quelques heures, tout en offrant un conseil technique expert pour valider la compatibilité des composants. Cette disponibilité immédiate transforme un arrêt urgent en intervention de maintenance programmée, minimisant l'impact sur la production et sécurisant la continuité opérationnelle.
Les délais d'approvisionnement varient significativement selon les canaux : une commande directe fabricant nécessite généralement plusieurs jours à plusieurs semaines selon la disponibilité en usine et les contraintes logistiques internationales, tandis qu'un distributeur local livre fréquemment le jour même ou le lendemain pour les références stockées.
- Si l'équipement est critique et la production en cours :Privilégier la pièce immédiatement disponible même légèrement sur-dimensionnée, pour minimiser l'arrêt. Planifier le remplacement par la référence optimale lors du prochain arrêt programmé.
- Si l'équipement dispose d'une redondance ou l'arrêt est planifié :Commander la référence techniquement optimale, même si le délai atteint quelques jours. Le gain de durée de vie compensera largement l'attente.
- Si le coût d'arrêt horaire dépasse 10 fois le prix de la pièce :Systématiquement privilégier la disponibilité immédiate. Constituer un stock de sécurité pour éviter cette situation à l'avenir.
- Si aucune pièce équivalente n'est disponible rapidement :Évaluer une solution de dépannage temporaire (réparation provisoire, réaffectation de charge sur autre ligne) pendant l'approvisionnement de la pièce définitive.
Contrôles périodiques et signaux d'alerte à surveiller
La détection précoce des signes de défaillance constitue le fondement d'une maintenance préventive efficace. Les roulements et courroies émettent des signaux observables permettant d'anticiper leur remplacement avant la casse brutale en pleine production.
Signaux d'alerte critiques des roulements
Les roulements en cours de dégradation manifestent cinq symptômes caractéristiques détectables par inspection sensorielle ou instrumentale. Un bruit anormal (grincement, crépitement, sifflement) signale généralement un défaut de lubrification ou un début d'écaillage des bagues. Les vibrations excessives détectables au toucher ou mesurables par analyse vibratoire révèlent un jeu excessif ou une déformation des éléments roulants.
L'échauffement excessif du palier, mesurable par thermomètre infrarouge sans contact, indique un frottement anormal lié à un serrage excessif, une lubrification insuffisante ou une vitesse de rotation inadaptée. Un jeu axial ou radial excessif détectable manuellement traduit l'usure avancée des chemins de roulement. La fuite de lubrifiant par les joints signale leur dégradation et expose le roulement à la contamination par poussières ou humidité.
Les seuils de température considérés comme anormaux dépendent du type de roulement et des conditions de fonctionnement, mais une élévation de température supérieure à 20°C par rapport au régime normal constitue un signal d'alerte justifiant une investigation approfondie.
Signaux d'alerte critiques des courroies
Les courroies en fin de vie présentent des dégradations visuellement identifiables lors des inspections régulières. Les craquelures sur les flancs ou la surface de contact révèlent le vieillissement du matériau par fatigue thermique ou mécanique. L'effilochage des bords indique un désalignement des poulies ou une tension excessive générant des contraintes de cisaillement.
La déformation permanente de la courroie (allongement, ondulation) provient d'une tension initiale inadaptée ou d'un échauffement excessif par patinage. Le patinage détectable par différence de vitesse entre poulies ou par traces de brûlure témoigne d'une perte de tension ou d'une contamination par huile réduisant l'adhérence. Un bruit anormal (sifflement, claquement) signale généralement un désalignement ou une tension incorrecte.
Planification des contrôles préventifs
La fréquence des contrôles s'adapte à la criticité de l'équipement et à son environnement d'exploitation. Les installations critiques sans redondance justifient des inspections hebdomadaires, tandis que les équipements secondaires tolèrent des contrôles mensuels ou trimestriels selon leur fiabilité historique.

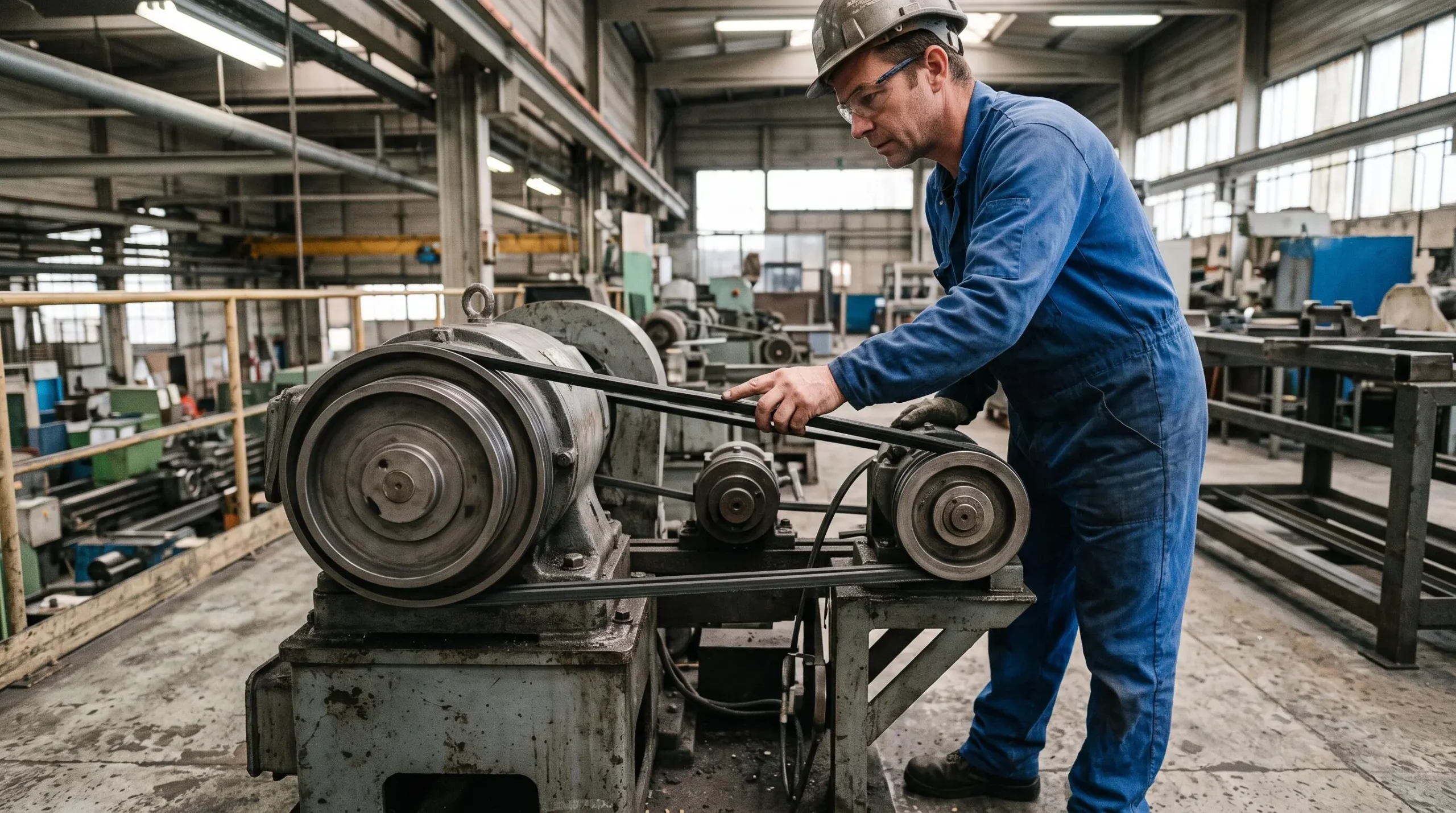

- Inspection visuelle courroie
Vérifier l'absence de craquelures, effilochage, déformation, contamination. Contrôler l'alignement des poulies et l'absence de débris sur le parcours.
- Vérification tension courroie
Mesurer la tension avec un tensiomètre portable ou vérifier la déflexion sous charge normalisée. Ajuster si nécessaire selon les valeurs fabricant.
- Contrôle thermique roulements
Mesurer la température des paliers au thermomètre infrarouge. Investiguer toute élévation anormale ou asymétrie entre roulements similaires.

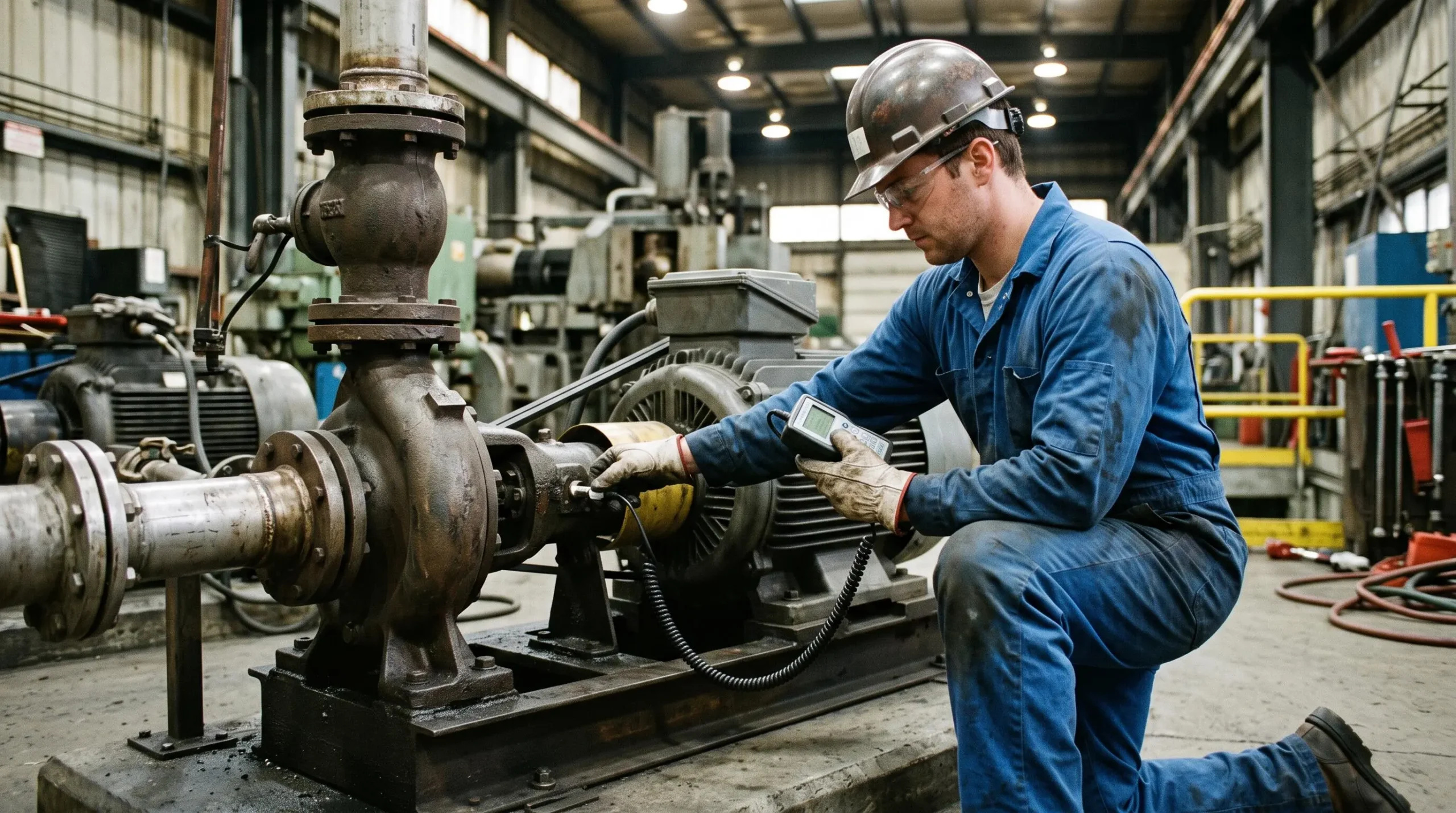

- Détection vibrations
Contrôler au toucher ou par analyseur vibratoire portable les niveaux de vibration. Comparer aux valeurs de référence enregistrées en fonctionnement normal.
- Vérification lubrification
Contrôler l'absence de fuite, la propreté des joints d'étanchéité. Relubrifier selon la périodicité recommandée par le fabricant.
- Écoute fonctionnement
Identifier les bruits anormaux (grincement, sifflement, claquement) absents lors du fonctionnement normal. Localiser précisément leur origine.
Les outils de mesure accessibles pour une PMI incluent le thermomètre infrarouge portable (50 à 150 euros), le vérificateur de tension de courroie mécanique ou électronique (100 à 300 euros) et l'analyseur vibratoire simplifié (300 à 800 euros). Ces investissements modestes permettent une surveillance objective sans nécessiter de formation approfondie en analyse prédictive.
- Le dimensionnement correct d'un roulement repose sur trois critères interdépendants : charge dynamique, vitesse de rotation et durée de vie nominale L10 calculée selon la norme ISO 281.
- La sélection d'une courroie intègre simultanément le type de transmission (plate, trapézoïdale, crantée, synchrone) et les contraintes environnementales sectorielles (lavages, poussières, températures, produits chimiques).
- La compatibilité système entre roulement, palier, arbre, courroie et poulie conditionne la performance globale : vérifier dimensions, matériaux, lubrification et niveau de qualité homogène avant toute commande.
- L'arbitrage disponibilité versus spécification optimale s'appuie sur le coût total de possession intégrant le prix de la pièce, le coût d'arrêt production et le coût d'intervention.
- Les contrôles périodiques détectent précocement les signaux d'alerte : vibrations, échauffement, bruit, fuite de lubrifiant pour les roulements ; craquelures, effilochage, patinage pour les courroies.
Avant de valider votre prochaine commande
La sélection méthodique de roulements et courroies transforme une dépense subie en investissement de fiabilité. Les six dimensions explorées (dimensionnement mécanique, résistance environnementale, compatibilité système, disponibilité logistique, surveillance préventive et analyse du coût total) structurent une décision rationnelle face à un catalogue pléthorique.
Les erreurs fréquentes de sous-dimensionnement, de négligence des contraintes environnementales ou d'incompatibilité entre composants génèrent des coûts cachés dépassant largement l'économie apparente réalisée sur le prix d'achat. La documentation technique normative (ISO 281 pour les roulements, ISO 5296 et ISO 19347 pour les courroies synchrones) fournit les méthodologies de calcul validées, tandis que les outils de vérification rapide permettent une validation pragmatique sans recalcul systématique.
Pour approfondir les aspects de dimensionnement cinématique des transmissions par courroie, le calcul de vitesse poulie-courroie complète utilement les critères de sélection présentés ici. La maîtrise combinée des critères techniques, des contraintes opérationnelles et de la disponibilité logistique sécurise durablement vos installations de production.
